來源：草莓污视频傳動發布時間：2012/3/6 19:12:43

SPV型轉向箱的外形和尺寸（輸出軸加強型），SPS型轉向箱的外形和連接尺寸，SPV型換向器，可通過加強的整軸d2傳遞更大扭矩，特別推薦此型號換向器作為多隻串連且每隻換向器通個輸入軸d1輸入扭矩的場合使用，另外，SPV型換向器還可用在輸出軸d2承受_徑向力的場合。

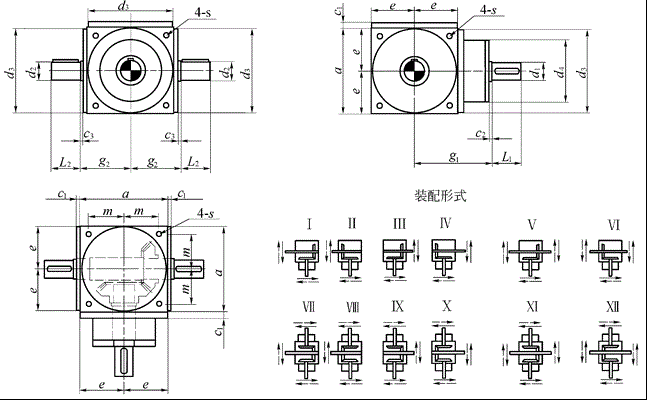

SPS型轉向箱的外形和連接尺寸

SPS型轉向箱的外形連接尺寸、重量、潤滑油量單位：mm

規格	a		c1		c2		c3		輸入軸				i=1:1.5				i=1:2
									d1 js6		L1		d2 js6		L2		d2 js6		L2
44	90		10		2		2		18		35		16		30		14		25
55	110		10		2		2		22		40		20		35		18		35
77	140		10		2		2		32		50		28		45		24		40
96	170		12		2		2		40		60		38		55		28		45
112	210		15		2		2		45		70		45		70		38		55
135	240		15		2		2		55		85		55		85		45		70
155	280		15		2		2		60		110		60		110		50		80
規格		d3h7		d4		e		g1		g2		m		s		重量 kg		油量 1
44		88		72		45		95		57		36		M6		6		0.2
55		108		81		55		110		67		44		M8		10		0.3
77		135		98		70		130		82		55		M10		20		0.4
96		165		118		85		155		100		67		M12		32		1
112		205		128		105		190		122		85		M16		60		2
135		235		138		120		215		137		95		M16		75		2.5
155		275		150		140		250		157		110		M16		115		3
注：d2可作為輸入端，此時，SPS型轉向箱在許用速度範圍內可作換向傳動

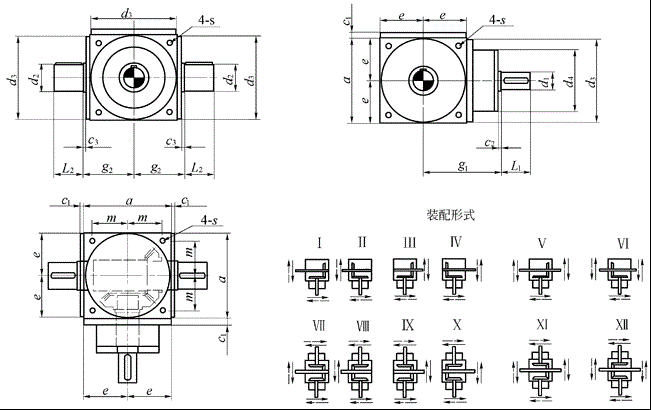

SPV型轉向箱的外形和尺寸（輸出軸加強型）：

SPV型換向器，可通過加強的整軸d2傳遞更大扭矩，特別推薦此型號換向器作為多隻串連且每隻換向器通個輸入軸d1輸入扭矩的場合使用，另外，SPV型換向器還可用在輸出軸d2承受_徑向力的場合。

SPV型轉向箱的外形連接尺寸、重量、潤滑油量單位：mm

規格	a	c1	c2	c3	i=1～2		i=3		i=4		i=5		d2 js6
規格	a	c1	c2	c3	d1 js6	L1	d1 js6	L1	d1 js6	L1	d1 js6	d4	d2 js6
44	90	10	2	2	18	35	16	30	11	23	11	23	24
55	110	10	2	2	22	40	20	35	16	30	14	25	28
77	140	10	2	2	32	50	26	45	20	35	16	30	40
96	170	12	2	2	40	60	32	50	26	45	22	40	50
112	210	15	2	2	45	70	38	55	32	50	30	50	60
135	240	15	2	2	55	85	45	70	38	55	35	55	70
155	280	15	2	2	60	110	50	80	45	70	42	70	80

規格	L2	d3h7	i=1～3	i=4～5	e	g1	g2	m	s	重量 kg	油量 1
規格	L2	d3h7	d4	d4	e	g1	g2	m	s	重量 kg	油量 1
44	45	88	72	62	45	95	57	36	M6	6	0.2
55	50	108	81	72	55	110	67	44	M8	10	0.3
77	60	135	98	81	70	130	82	55	M10	20	0.4
96	80	165	118	98	85	155	100	67	M12	32	1
112	110	205	128	110	105	190	122	85	M16	60	2
135	120	235	138	120	120	215	137	95	M16	75	2.5
155	130	275	150	135	140	250	157	110	M16	115	3
