F係列減速機,F係列斜齒輪減速機,F係列傘輪減速機安裝尺寸F係列減速電機；外形安裝尺寸(F77、FA77B、FH77B、FV77B、FF77、FAF77B、FHF77B、FVF77B、F..77/G、FA77、FH77、FV77、FAZ77、FHZ77、HVZ77)

F係列減速電機
外形安裝尺寸（F77、FA77B、FH77B、FV77B、FF77、FAF77B、FHF77B、FVF77B、F..77/G、FA77、FH77、FV77、FAZ77、FHZ77、HVZ77）

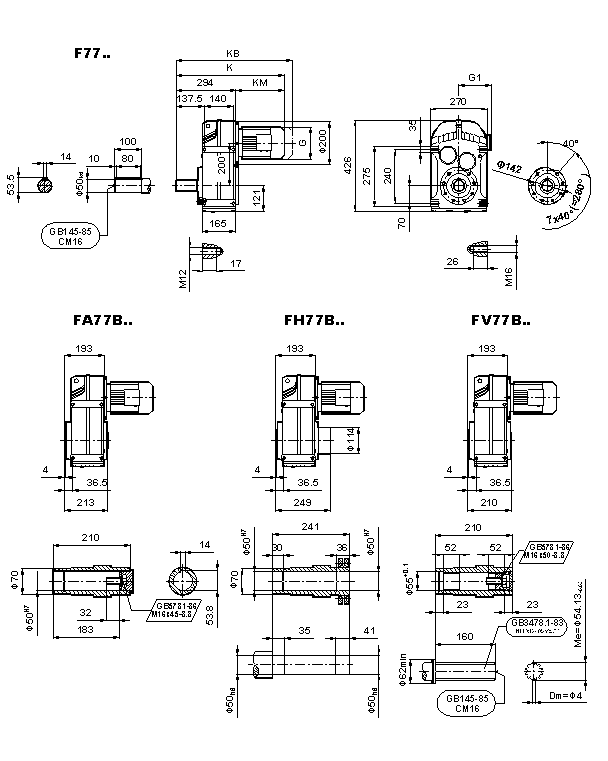

F係列斜齒輪減速機

	Y₂63	Y₂71	Y₂80	Y₂90S	Y₂90L	Y₂100L	Y₂112M	Y₂132S	Y₂132M	Y₂132L	Y₂160M
G （AC）	130	145	175	195	195	215	240	275	275	275	330
G1 （AD）	70	80	145	155	155	180	190	210	210	210	255
K	501	519	549	564	589	619	634	684	724	764	799
KB	571	589	639	654	679	714	729	779	819	859	914
KM （LB）	207	225	255	270	295	325	340	390	430	470	505

注：KB為帶製動器的長度

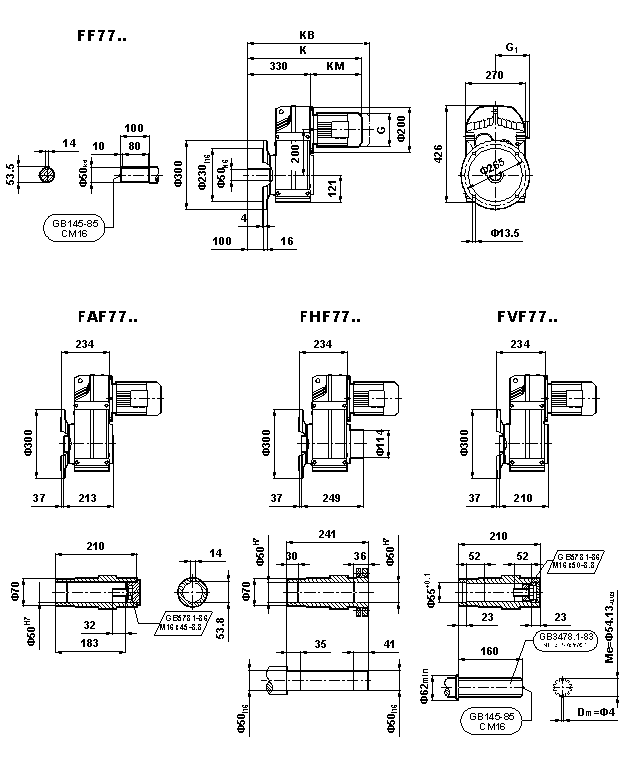

F係列傘輪減速機

	Y₂63	Y₂71	Y₂80	Y₂90S	Y₂90L	Y₂100L	Y₂112M	Y₂132S	Y₂132M	Y₂132L	Y₂160M
G （AC）	130	145	175	195	195	215	240	275	275	275	330
G1 （AD）	70	80	145	155	155	180	190	210	210	210	255
K	537	555	585	600	625	655	670	720	760	800	835
KB	607	625	675	690	715	750	765	815	855	895	950
KM （LB）	207	225	255	270	295	325	340	390	430	470	505

注：KB為帶製動器的長度

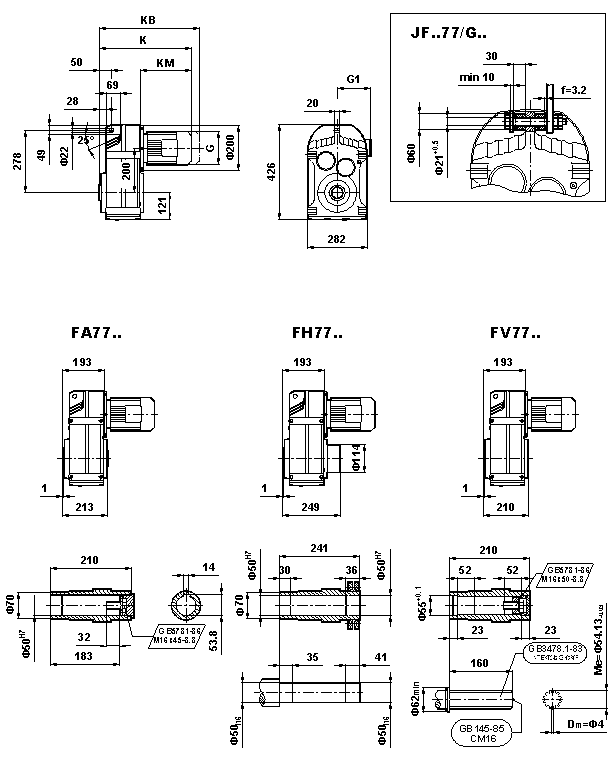

	Y₂63	Y₂71	Y₂80	Y₂90S	Y₂90L	Y₂100L	Y₂100L₂	Y₂112M	Y₂132S	Y₂132M	Y₂132L	Y₂160M
G （AC）	130	145	175	195	195	215	215	240	275	275	275	330
G1 （AD）	70	80	145	155	155	180	180	190	210	210	210	255
K	400	418	448	463	488	518	518	533	583	623	663	698
KB	470	488	538	553	578	613	613	628	678	718	758	813
KM （LB）	207	225	255	270	295	325	325	340	390	430	470	505

注：KB為帶製動器的長度

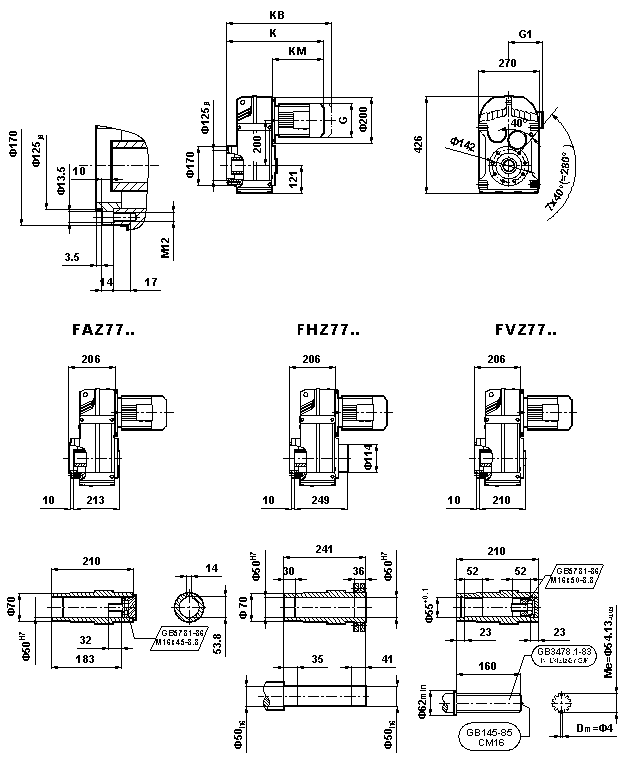

	Y₂63	Y₂71	Y₂80	Y₂90S	Y₂90L	Y₂100L	Y₂112M	Y₂132S	Y₂132M	Y₂132L	Y₂160M
G （AC）	130	145	175	195	195	215	240	275	275	275	330
G1 （AD）	70	80	145	155	155	180	190	210	210	210	255
K	413	431	461	476	501	531	546	596	636	676	711
KB	483	501	551	566	591	626	641	691	731	771	826
KM （LB）	207	225	255	270	295	325	340	390	430	470	505
